Modulární zařízení pro tryskací komory: výhody a příklady

Modulární koncepce stavby tryskací komory na tento požadavek odpovídá přesně — umožňuje sestavit zařízení podle aktuálních potřeb a později jej rozšířit nebo překonfigurovat. Tento článek vysvětluje, z jakých modulů se moderní tryskací systémy skládají, jaké výhody tato koncepce přináší a v jakých provozech se osvědčila nejvíce.

Z čeho se skládá modulární tryskací komora

Modulární systém nahrazuje svařovanou jednodílnou konstrukci sadou standardizovaných panelů a funkčních celků, které se montují na místě. Základním stavebním prvkem jsou obvodové panely z otryskaného ocelového plechu s ochranným nátěrem nebo pogumovaným vnitřním povrchem odolným proti abrazi.

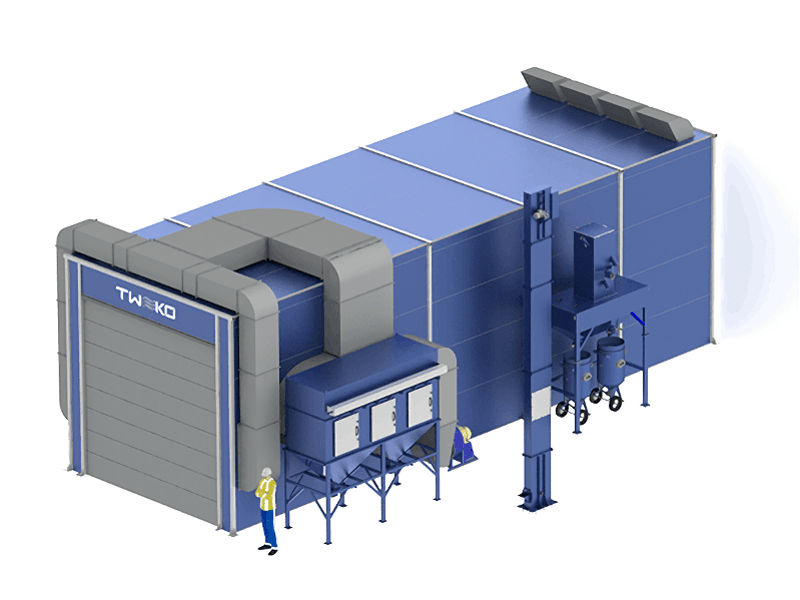

Typická modulární tryskací komora se skládá z těchto hlavních celků:

• konstrukční panely bočních stěn, stropu a podlahy s unifikovanými spoji;
• vstupní sekce s těsnicími lamelami nebo dvoukřídlými dveřmi podle velikosti zpracovávaných dílů;

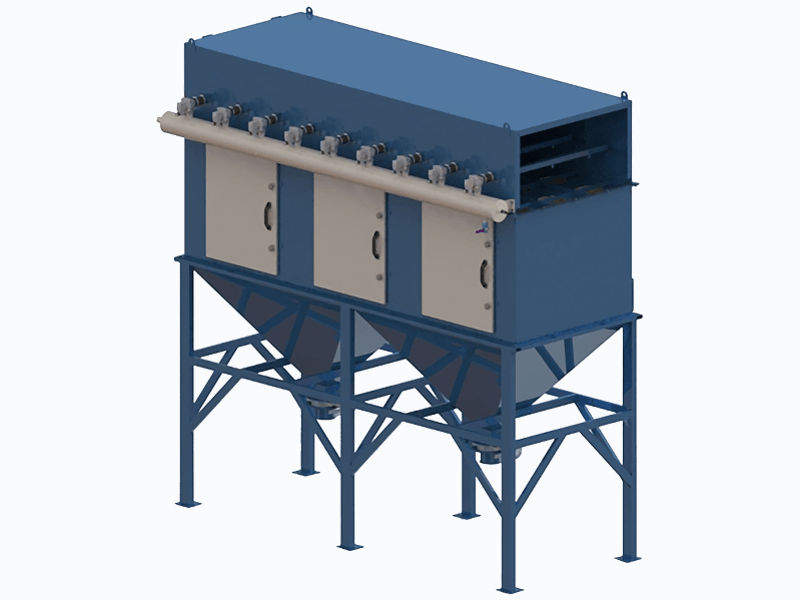

• větrací a filtrační jednotka zajišťující podtlak a zachycení abrazivního prachu;
• systém recyklace abraziva — podlahový šnekový dopravník nebo výlevkové dno s elevátorem;
• ovládací skříň s řídicí elektronikou a bezpečnostními prvky.

Každý celek lze objednat, dodat a namontovat nezávisle, což zjednodušuje jak prvotní instalaci, tak pozdější servisní zásahy nebo rozšíření kapacity.

Hlavní výhody modulární konstrukce oproti pevně svařovaným komorám

Srovnání modulárního a monolitického přístupu ukazuje rozdíly, které mají přímý dopad na provozní ekonomiku i flexibilitu výroby.

Parametr	Modulární komora	Svařovaná komora
Doprava na místo	panely přepravitelné standardními vozidly	vyžaduje nadrozměrnou přepravu
Instalace	montáž bez jeřábu, 2‒5 dní	svařování na místě, 1‒3 týdny
Rozšíření kapacity	přidání sekce bez demontáže celku	prakticky neproveditelné
Výměna opotřebených dílů	výměna jednotlivých panelů	lokální svařování nebo celková obnova
Přemístění zařízení	demontáž a opětovná montáž na novém místě	ekonomicky nevýhodné

Zkušenosti montážních týmů potvrzují, že modulární komoru středních rozměrů lze uvést do provozu za zlomek času potřebného pro svařovanou alternativu, přičemž výsledná těsnost a provozní spolehlivost jsou srovnatelné.

Výhody modularity se nejvýrazněji projevují u podniků, které rozšiřují výrobu postupně nebo provozují tryskání v pronajatých prostorách.

Příklady konfigurace pro různé typy výroby

Modulární přístup umožňuje sestavit komoru přesně pro daný typ dílu a objem produkce. Níže jsou uvedeny tři typické konfigurace, které se v praxi nejčastěji uplatňují.

Kusová a opravárenská výroba pracuje s kompaktní komorou o půdorysu 3 × 4 m s ručním tlakovým tryskáním. Tato konfigurace nepotřebuje automatický dopravník — abrazivo se sbírá ručně nebo pomocí jednoduchého výlevkového dna. Instalace zabere zpravidla dva dny a komora je okamžitě připravena k provozu.

Středně velká sériová výroba využívá komoru s průchozím uspořádáním a podlahovou mřížkou nad šnekovým dopravníkem. Abrazivo se automaticky vrací do zásobníku; obsluha pouze doplňuje úbytek způsobený oděrem a odvětráváním. Přidání boční sekce prodlouží komoru podle potřeby bez zásahu do stávající části.

Velkosériová výroba stavebních nebo zemědělských strojů vyžaduje průchozí komoru s lopatkovou vrhací jednotkou. Modulární systém zde umožňuje instalovat více vrhacích kol v řadě a přizpůsobit délku komory délce zpracovávaných dílů — například nosníků, rámů nebo náprav.

Jak modulární systém usnadňuje údržbu a prodlužuje životnost komory

Opotřebení je u tryskacích komor nevyhnutelné — abrazivo postupně degraduje ochranné povrchy stěn, podlahy i mechanických komponentů. Modulární konstrukce tento fakt zohledňuje přímo ve svém návrhu.

Výhody při údržbě zahrnují:

• výměnu jednotlivých opotřebených panelů bez nutnosti demontáže celé komory;
• snadný přístup k ventilátoru, filtru a dopravníku díky servisním otvorům v modulech;
• standardizované rozměry náhradních dílů dostupných od výrobce bez dlouhých dodacích lhůt;
• možnost doplnit otěruvzdornou gumovou výstelku nebo manganovou ocel do nejvíce namáhaných sekcí.

Pravidelná výměna opotřebených komponentů je snazší a levnější než u svařovaných konstrukcí, kde oprava vyžaduje zásah svářeče přímo v prostoru komory.

Modulární tryskací systémy představují praktické a ekonomicky odůvodnitelné řešení pro široké spektrum průmyslových provozů. Jejich schopnost přizpůsobit se aktuálním i budoucím výrobním požadavkům z nich činí investici s dlouhodobou hodnotou — ať už jde o nový provoz nebo modernizaci stávajícího zařízení.
